简（jiǎn）介（jiè）

编辑

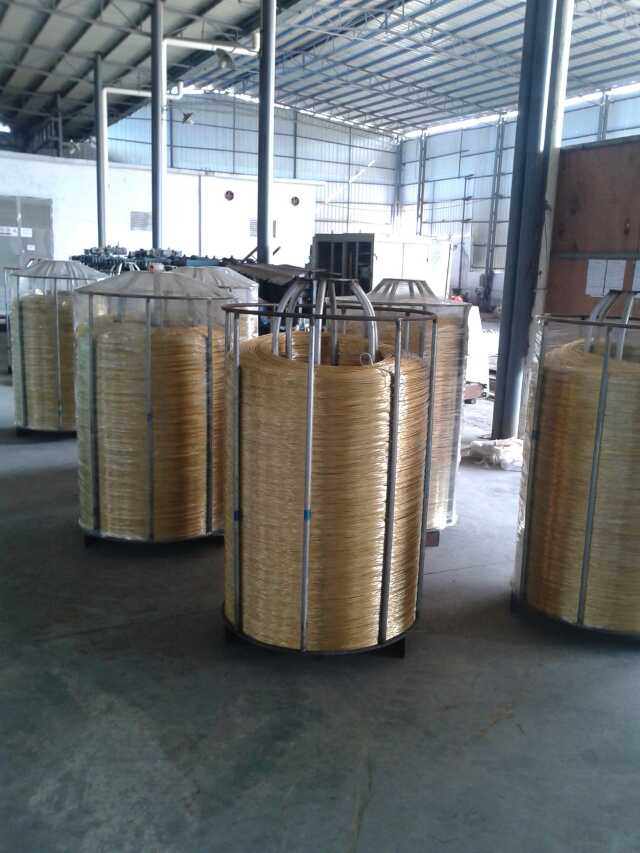

牌号：H59黄铜线

标准：GB/T 2040-2008

H59为价格最便宜的（de）黄铜,强度、硬度高而塑性良好，但在热态下仍（réng）能（néng）很好地（dì）承受压力加（jiā）工，耐蚀性一般，其他性能和H62相近。

概述

编辑

（1）普（pǔ）通黄铜的室温组织 普通（tōng）黄铜（tóng）是铜锌二（èr）元合金，其含锌量变化范围较大，因此其室温组织（zhī）也有很大不同（tóng）。根据Cu－Zn二元状态图，黄铜的室温组织有三种：含锌（xīn）量在35%以下的黄铜，室（shì）温下的显微组织由单相的α固溶体（tǐ）组（zǔ）成，称为α黄铜；含锌（xīn）量在36%～46%范围内的黄铜（tóng），室温下的显微组织由（α+β）两相组成，称为（wéi）（α+β）黄（huáng）铜（两相黄铜）；含锌量超过46%～50%的黄铜，室温下（xià）的显微组织仅由β相组成，称为β黄铜。

（2）压力加工性能

α单相黄（huáng）铜（tóng）（从H96至H65）具有良好的塑性，能承受冷热加工，但α单相黄铜在锻（duàn）造等热（rè）加工时易出现中温脆性，其（qí）具体温度范围（wéi）随含Zn量不同而有（yǒu）所变化，一般在200～700℃之间。因此，热加工时（shí）温度应高于700℃。单相α黄铜中温脆性区产（chǎn）生的原因主要（yào）是在Cu-Zn合金系α相区内存在着Cu3Zn和Cu9Zn两个（gè）有序化合物，在（zài）中低温加热时发生有序转变，使（shǐ）合金变脆；另外，合金中存在微量的铅、铋有害杂质与铜形成低熔（róng）点共晶薄膜分布在晶界上，热加工时产生晶（jīng）间破裂。实（shí）践表（biǎo）明，加入微量的铈可以（yǐ）有效地消除中温（wēn）脆性。

两相黄（huáng）铜（从H63至H59），合金组织中除了（le）具有塑性良好的α相外，还出（chū）现了由电子化合物CuZn为基的β固溶体。β相在高温下具有很高的塑（sù）性，而低温下的β′相（有序固溶体）性质硬脆。故（α+β）黄铜应在热态下进行锻造。含锌量（liàng）大于46%～50%的β黄铜因性能硬（yìng）脆，不能进行压（yā）力加工。

（3）力学性能 黄铜中由于含锌量不同，机械性能也不一样，图7是黄铜的（de）机械性能随含锌量不同而变化的曲线。对于α黄铜，随着含锌（xīn）量的增多，σb和δ均不断增高。对于（α+β）黄铜（tóng），当含锌量增加（jiā）到约为45%之前，室温强度不断提高。若再进一步增加含锌量，则由于合金组织中出现了脆性更大（dà）的r相（以Cu5Zn8化合物为基（jī）的固溶体），强度急剧降低。（α+β）黄铜的室温塑性（xìng）则始终随含锌量的（de）增加而降低。所以含锌量超过45%的铜锌合金无实用价值。

普通黄铜的用途极为广泛,如水箱带、供排水管、奖（jiǎng）章、波纹（wén）管、蛇形管、冷凝（níng）管、弹（dàn）壳及各种形状复杂的冲制品、小五金件等。随着锌含量的增加从H63到（dào）H59，它们均能很好地承受热态加工，多用于机械及（jí）电器的各种零件、冲压件及乐器等处。

用途

编辑

可做各种深拉深和弯（wān）折制（zhì）造的受（shòu）力零件（jiàn），如销（xiāo）钉、铆钉、垫圈、螺母、导管、气压表弹簧、筛网、散热器零（líng）件等。

化学成分

编辑

铜 Cu ：57.0～60.0

锌 Zn：余量

铅 Pb：≤0.5

磷 P：≤0.01

铁 Fe：≤0.3

锑 Sb ：≤0.01

铋 Bi：≤0.003

注：≤1.0(杂质)

力学性能

编辑

抗拉强（qiáng）度 σb (MPa)：≥294

伸长率 δ10 (%)：≥25

注（zhù） ：板材的拉伸力学性能

试样尺寸：厚度0.5～15

热处理规范：热加工温度730～820℃;退火温度600～670℃。

材质性能

密度：8.5g/cm³

常用：一（yī）般机械中，常用于耐磨件。
